東莞大江電子-【帶你認識耳機插頭】
所屬分類：產品知識
點擊次數：1106
添加時間：2022-10-12

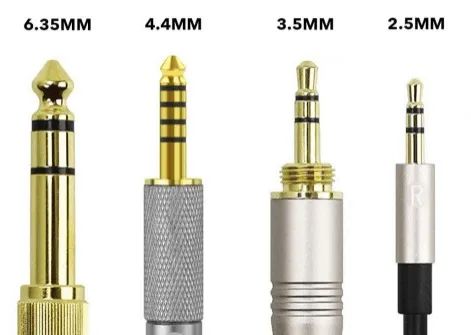

耳機插頭常用的尺寸有2.5mm/4.4mm/3.5mm/6.5mm，耳機插頭會出現在各種設備中，用途也不一樣，常用于耳機、音頻設備的模擬音頻信號的連接和傳輸上，但也可以用于非音頻信號設備的信號傳輸和控制中。例如手機上用的耳機插頭，它可以將立體聲頻從手機轉到耳機內的小喇叭里，將麥克風的單聲道音頻信號輸入回手機，也能將耳機上的音量控制及播放/暫停信號送回手機。用于非音頻設備的連接使用時，可以用作電源、控制信號等的傳輸和連接，具體看具體的設備定義，這里不做討論。

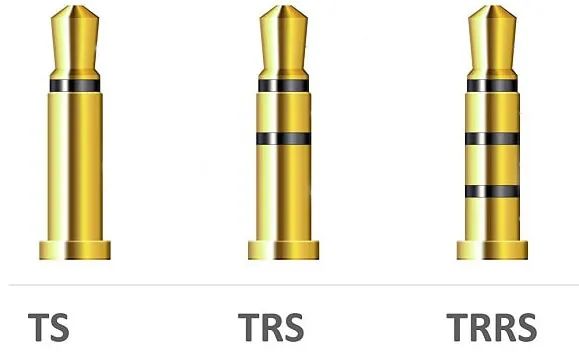

耳機插頭上的導體接觸環結構常用的有四種，二極式、三極式、四極式，以及五極式，其中五極式會比較少能見到。日常生活中使用的耳機、耳麥和耳塞，多是使用三段式和四段式的耳機插頭。

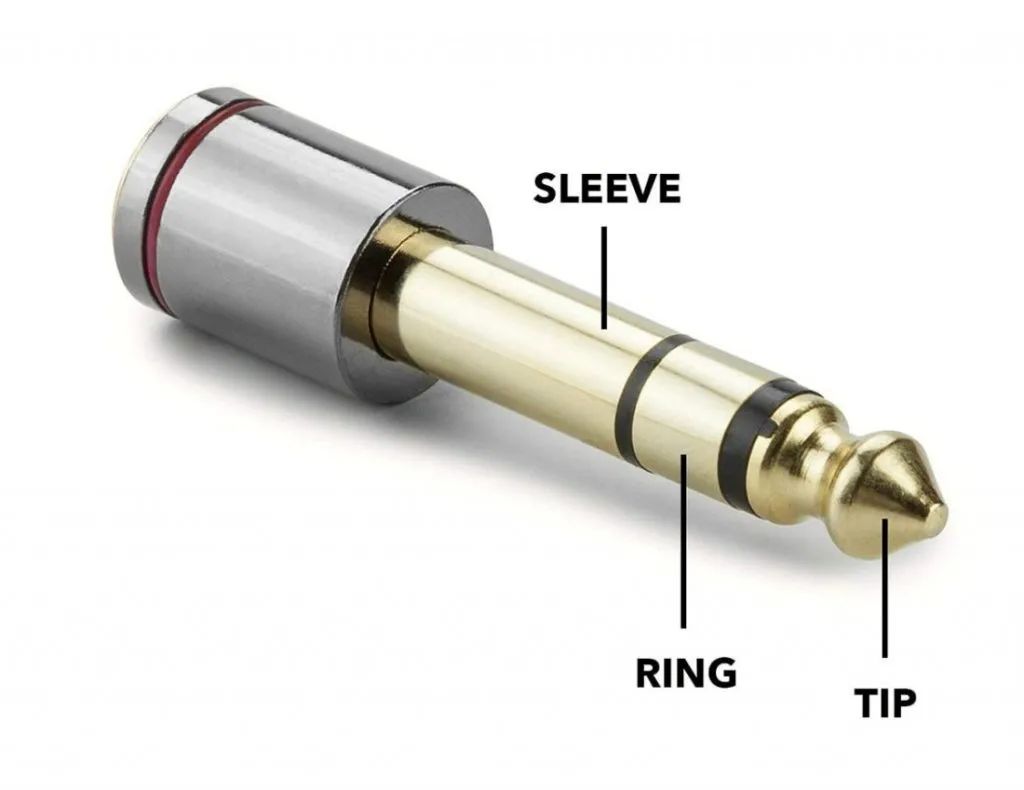

耳機插頭的導體接觸環中至少會包括一個Tip（尖端）和一個Sleeve（套筒）。大于兩段的，會多出相應數量的Ring（圓環）。所以也可以用環的數量去區分它們，分別會有TS/TRS/TRRS/TRRRS。

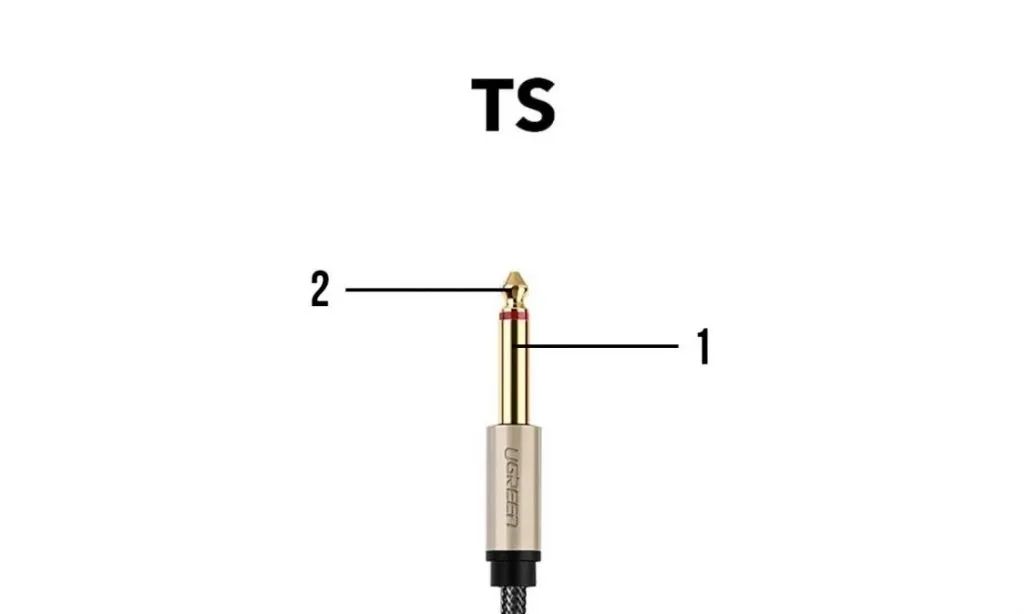

TS-二極式插頭
引腳 功能
1 GND地
2 信號
TS耳機插頭只有兩個電極，一個用于傳輸音頻信號，另一個則是接地。作為音頻傳輸使用時，線纜不適合過長，以免受到過多的干擾噪聲。當不用于音頻連接時，引腳定義則根據具體電路定義。
常見使用于有線話筒、電吉它、電子樂器等的音頻信號連接。
TRS-三極式插頭
引腳 不平衡單聲道 平衡單聲道 不平衡立體聲
1 GND地 GND地 GND地
2 可選（麥克風等） 信號- 右聲道
3 信號 信號+ 左聲道
TRS插頭除了有一個Tip（尖端）和一個Sleeve（套筒）還比TS多了一個Ring（圓環），這使得它可以支持非平衡式的雙聲道信號或平衡式單聲道信號。TRS是最常見的耳機插頭，絕大部分雙聲道耳機都是使用它作為連接器。

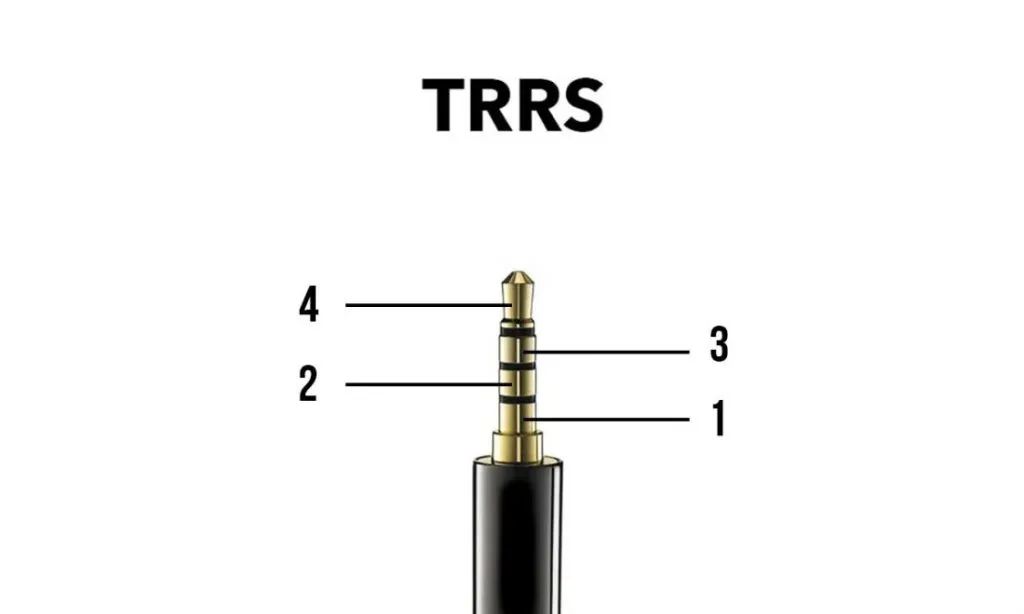

TRRS-四極式插頭
引腳 CTIA標準 OMTP標準
1 MIC麥克風 GND地
2 GND地 MIC麥克風
3 右聲道 右聲道
4 左聲道 左聲道
TRRS有兩個Ring，這使得它可以多承載一個信道。如今的數碼移動設備，如手機、平板、游戲機廣泛使用了它作為耳機連接器，除了提供雙聲道立體聲外還可以接入MIC麥克風和接聽鍵。常用的使用TRRS帶麥克風的耳機中會有兩種標準，CTIA和OMTP標準，其差別就是MIC和GND的引線是對調的。像蘋果、三星等手機會遵循CTIA標準。這在購買耳機或制作TRRS的音頻連接線時需要注意兩種標準的差別，否則會導致設備無法正常使用。當然有些手機或設備是可以同時兼容兩者。

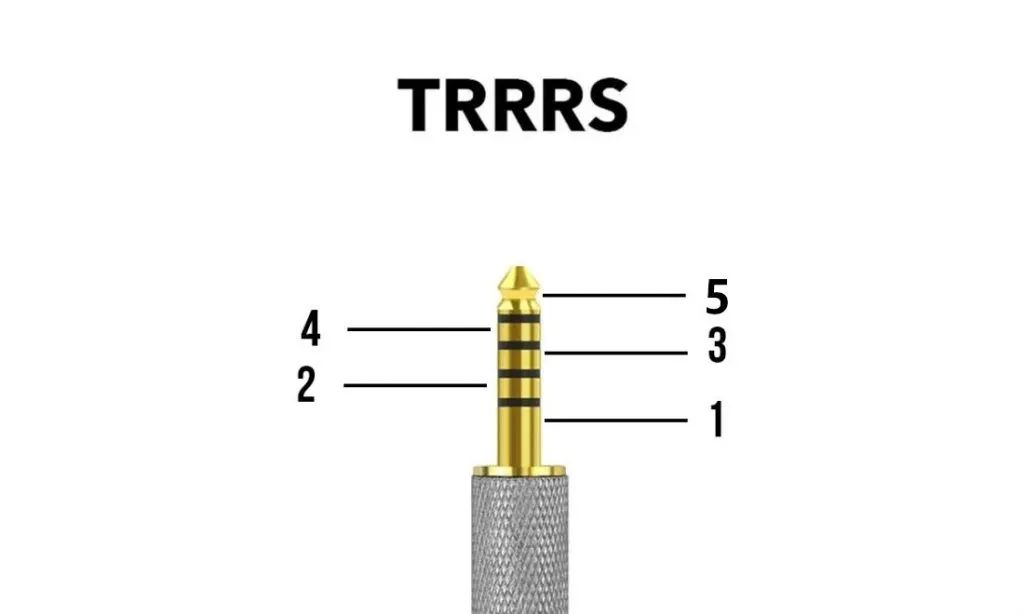

TRRRS-五極式插頭
引腳 平衡立體聲
1 GND
2 右聲道-
3 右聲道+
4 左聲道-
5 左聲道+
TRRRS有多達3個Ring，所以能用于支持平衡立體聲信號。可以使用于需要平衡立體聲信號的耳機或音頻設備。同樣也可以用于傳輸其它信號。
本文圖片來源互聯網。
